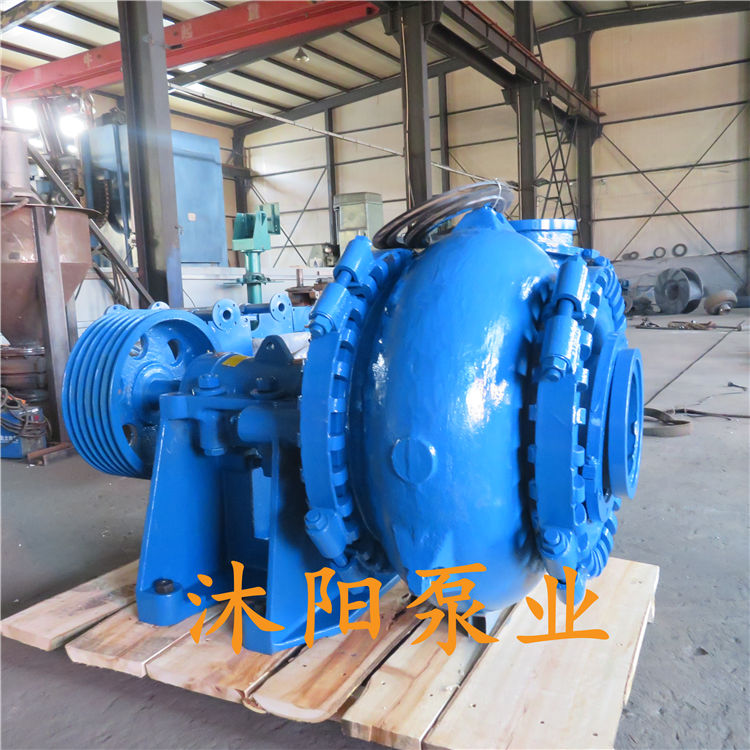

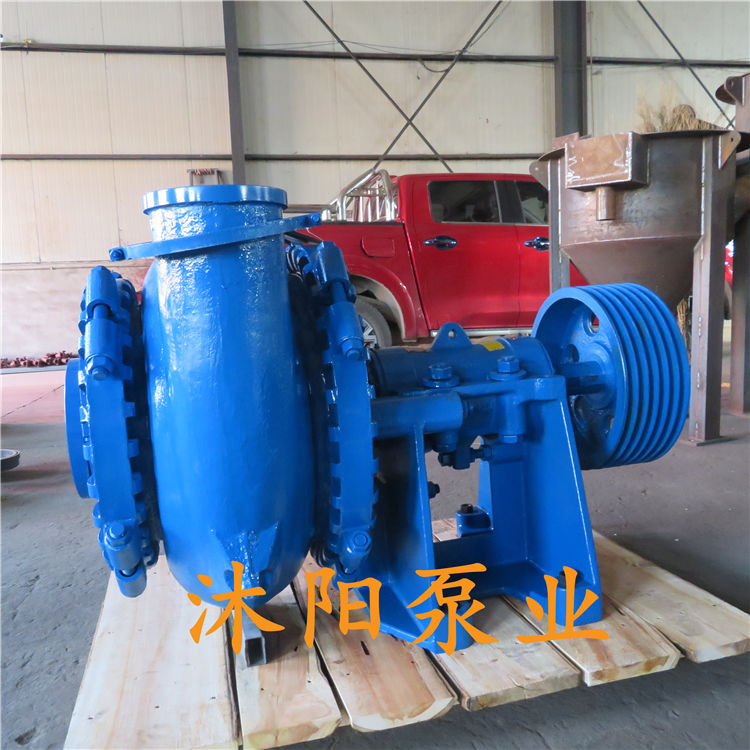

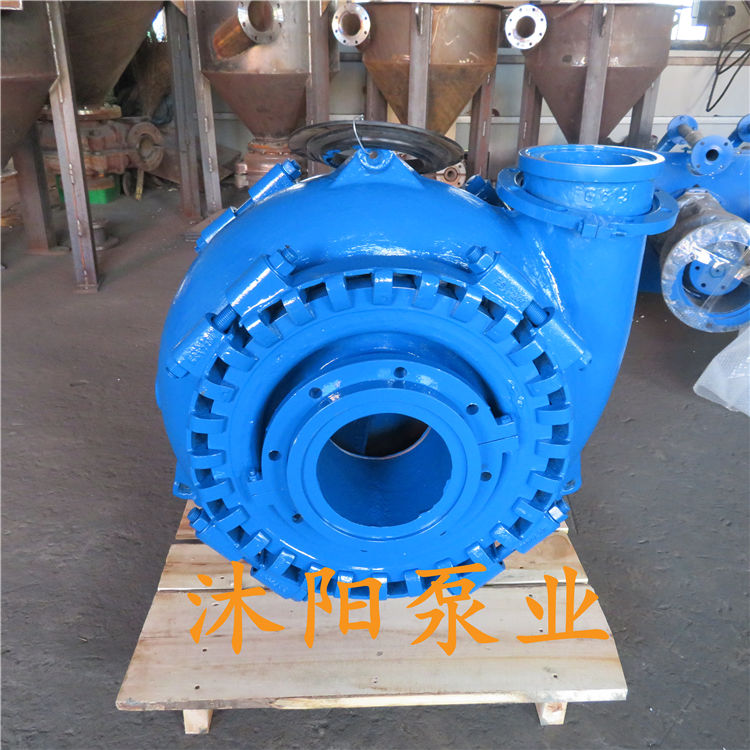

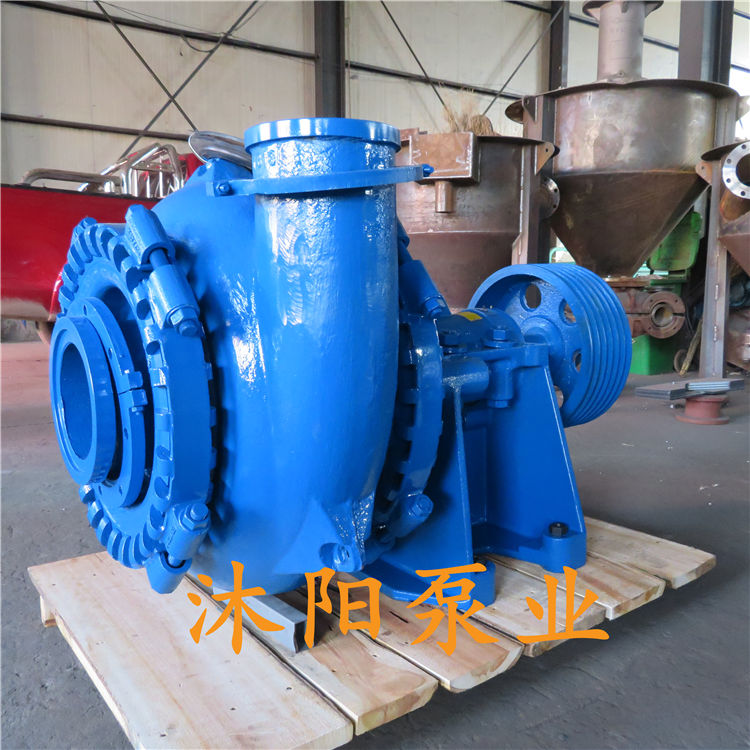

G(或GH)型砂礫泵采用以卡帶連接的單泵殼結構,主要用于用于顆粒太大以至于一般渣漿泵不能輸送的大顆粒強磨蝕物料的連續輸送,一般用作挖泥船挖泥泵,河道疏浚泵、采砂船抽砂泵、采礦及金屬冶煉爆渣的輸送泵等。其中GH型為高揚程砂礫泵。
一、G GH砂礫泵結構特點
該系列砂礫泵由泵頭,密封組件,軸承組件,托架等組成,軸承潤滑方式為油脂潤滑。
過流部件葉輪,泵體,前護板,后護板均采用強抗磨高鉻合金或耐磨合金鋼,硬度不低于58HRC.
可調節葉輪與護板之間的間隙,保證泵的高效運行。
筒式結構軸承組件,選用高容量軸承設計,軸承采用脂潤滑、油潤滑以適應不同的使用工況。
密封形式:填料密封、副葉輪密封、填料加副葉輪密封、機械密封等型式。
傳動方式:V型三角帶傳動、彈性聯軸器傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置,可控硅調速等。采用多種速度和多種變型方式,使得泵在最佳工況下運行。使用壽命長,運行效益高,能滿足多類惡劣的輸送條件。
泵的吐出口方向可在360°的任何一個位置,以適應不同的現場安裝條件。
二、型號意義
6-泵吸入口直徑(英寸)
4-泵吐出口直徑(英寸)
D-托架形式
G-砂礫泵
GH-高揚程砂礫泵
三、G GH高耐磨大流道砂礫泵結構圖
四、G GH高耐磨大流道砂礫泵選型圖譜
